1979 Godina osnivanja

21ha Površina kompleksa

204 Izgrađenih silo ćelija

34 Referentna objekta

9 Sertifikata

[01] Rešenja

Šta gradite?

Krenite od objekta koji podižete — mi radimo sve delove istog kompleksa, od silo ćelije i transportera do noseće čelične konstrukcije.

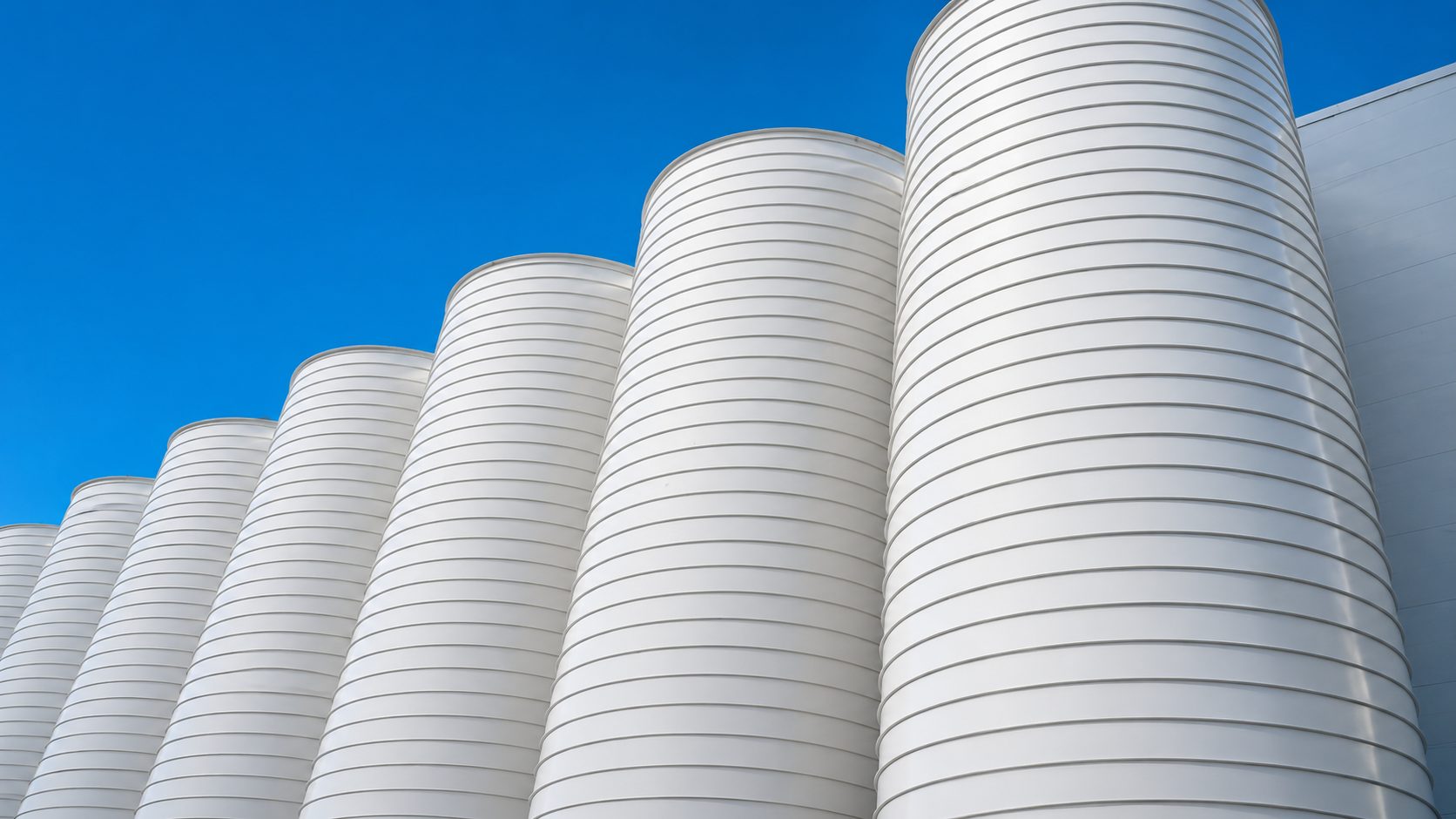

Baterija silosnih ćelija snimljena iz donjeg rakursa, spiralni falc jasno vidljiv

Ø 2,6 – 20 m

Silosni kompleks

Čelične silo ćelije za žitarice
Transportna oprema 30 / 60 / 100 t/h
Zatvarači i vibro izuzimači
Noseća konstrukcija sa prstenom i levkom

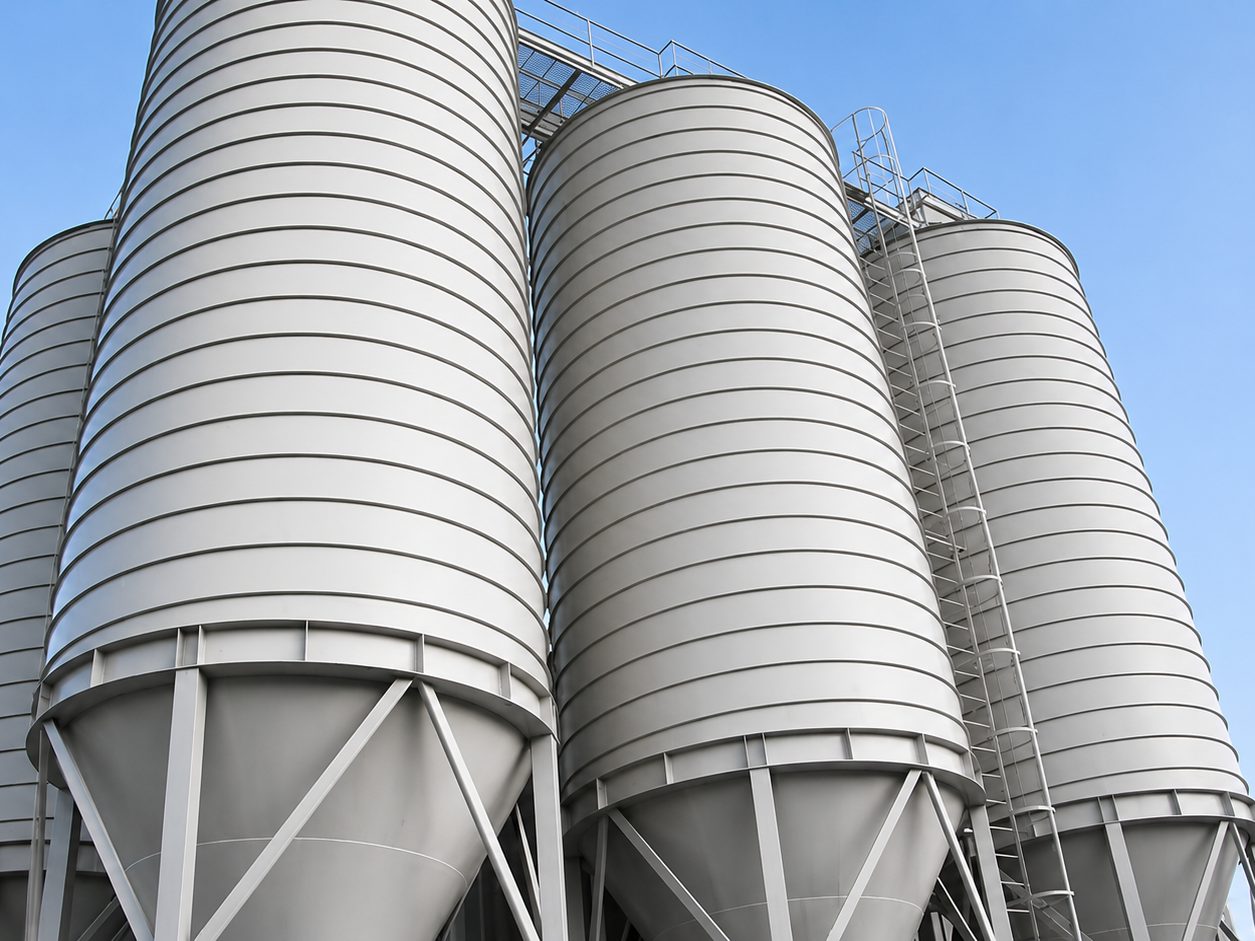

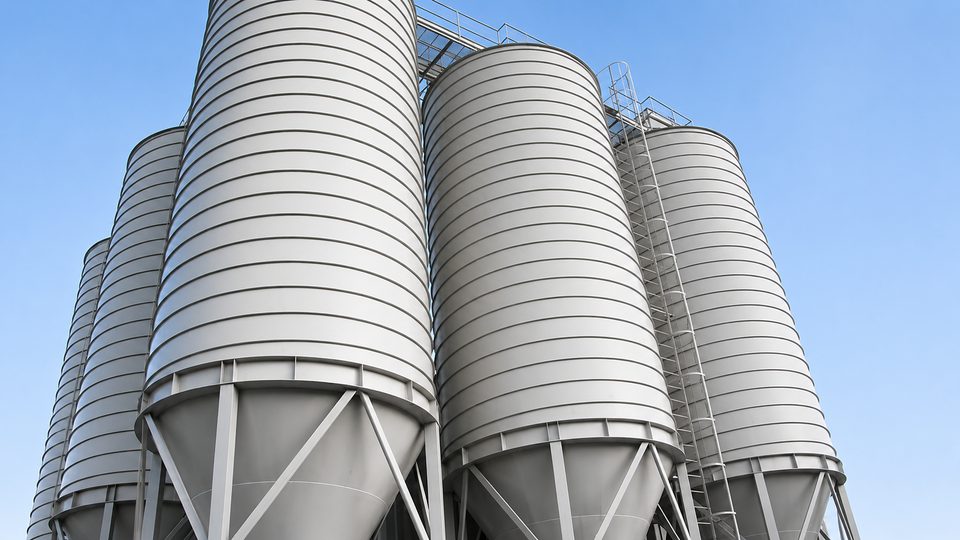

Silosne ćelije sa konusnim ispustom, penjalicama i krovnom platformom

PE granule · prah · kreda

Industrijsko skladištenje

Aluminijumske silo ćelije
Čelične ćelije za praškaste materijale
Rinfuz ćelije za punjenje vozila
Izvedba za agresivne sredine iz dve trake

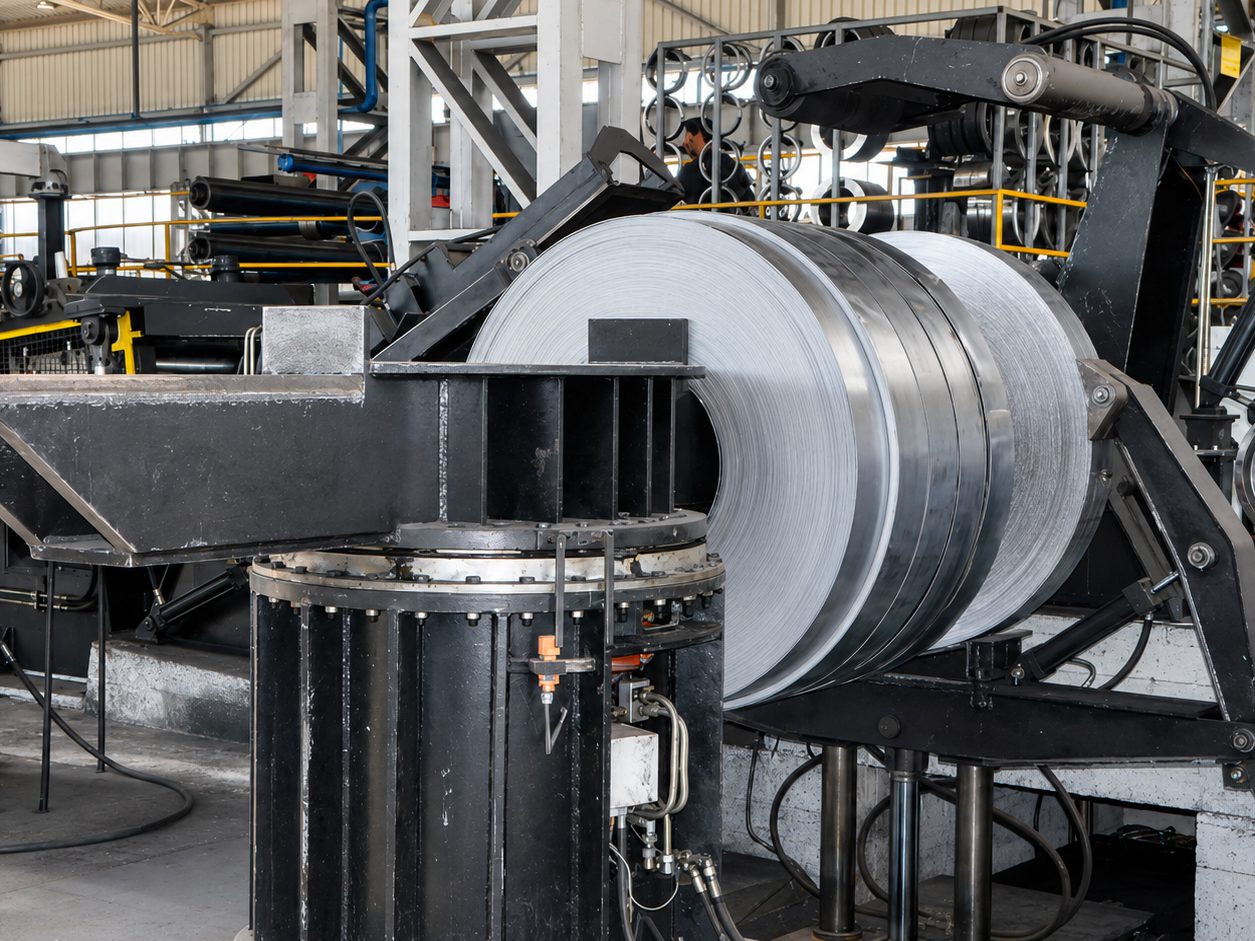

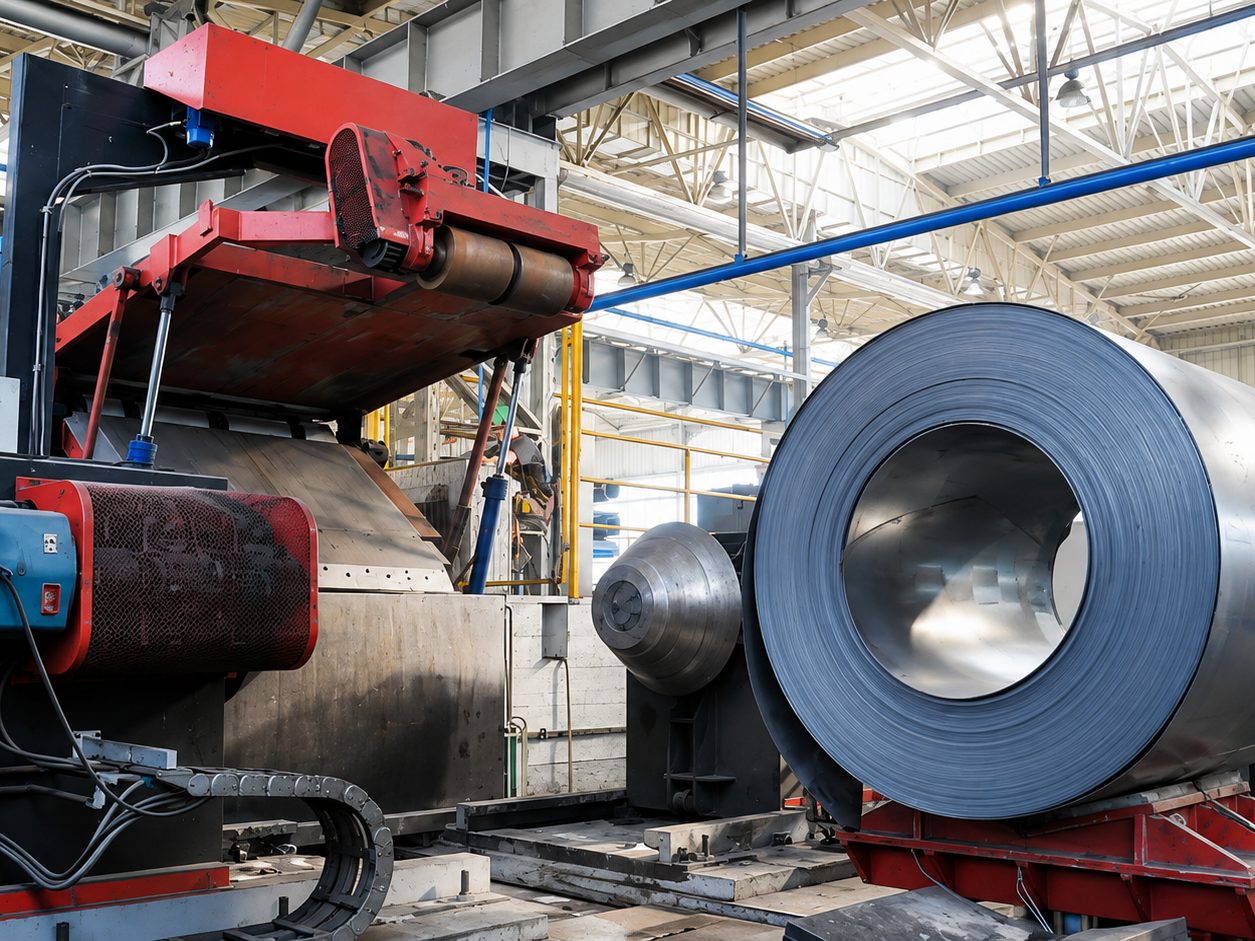

Odmotač sa kolutom čeličnog lima pripremljenim za uvođenje u liniju

CE znak od 2009.

Čelična konstrukcija

Hale i skladišta
Nadstrešnice
Ležeći čelični rezervoari
DIN EN ISO 3834-2 za zavarivanje

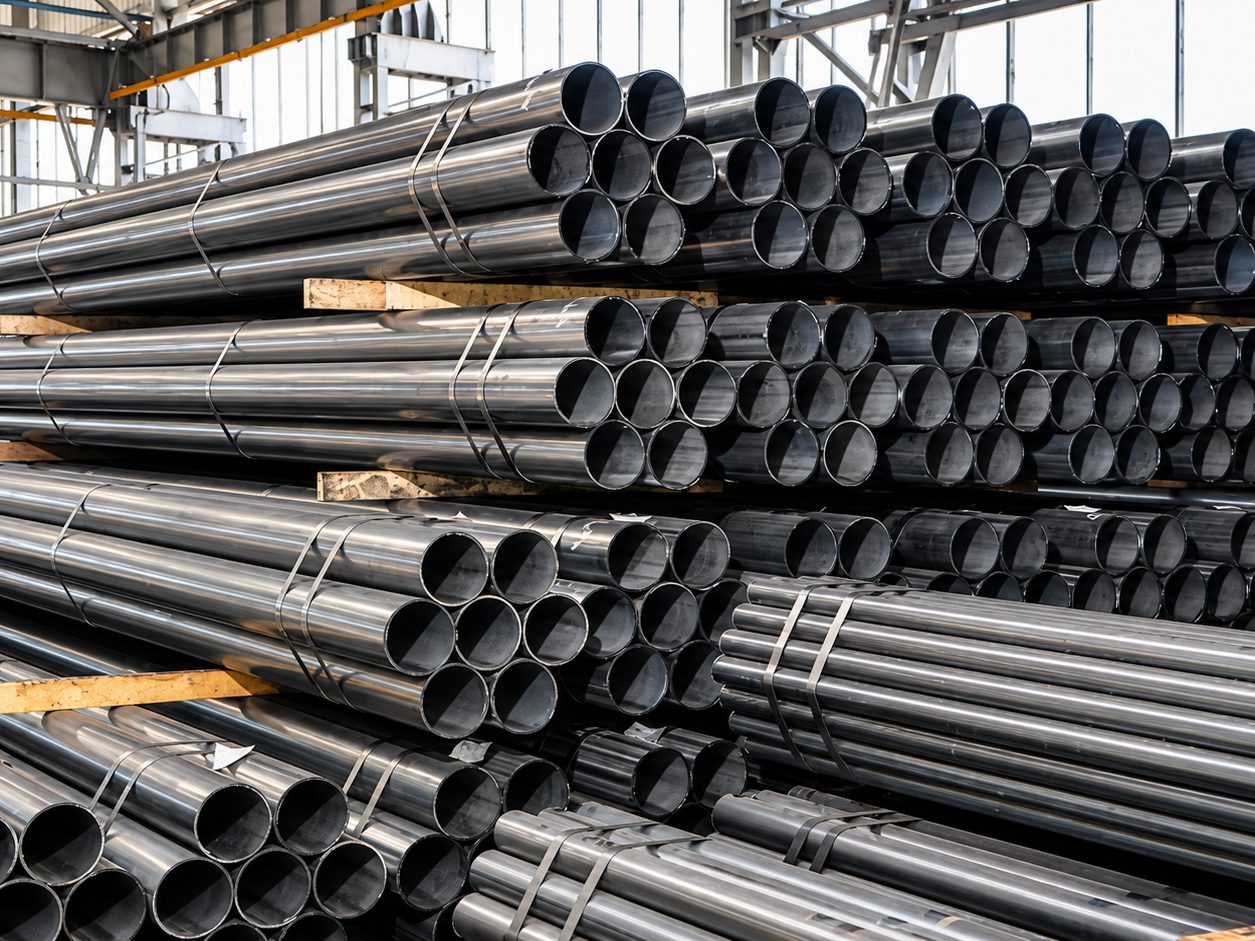

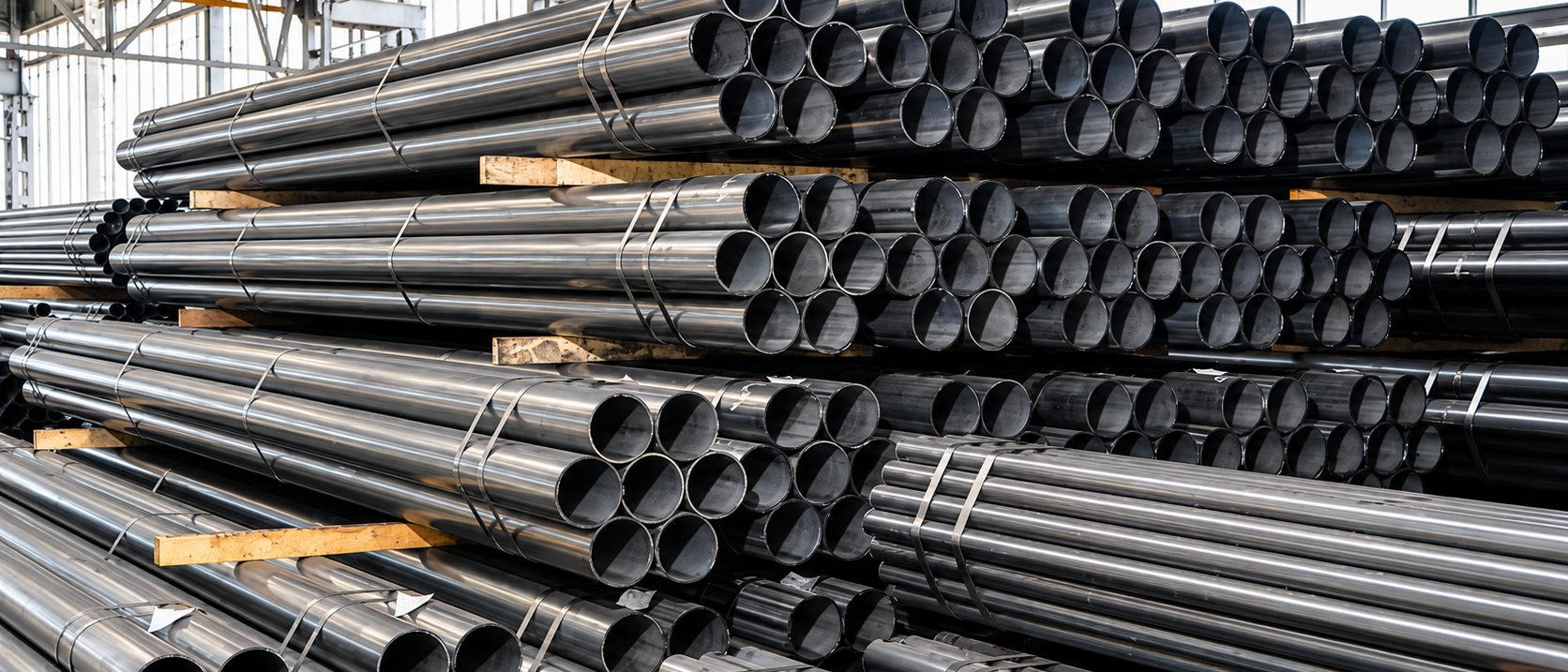

Čela šavnih cevi u magacinu, pogled niz prolaz između snopova

7 grupa proizvoda

Čelični profili i cevi

Šavne cevi EN 10219-2
Hladno oblikovani profili DIN 59413
TV i HV čelični limovi
Zaštitne ograde i traka za uzemljenje

Kovin · 21 ha · od 1979.

Sve što ide u silosni kompleks pravi se u istoj hali.

[02] Silosi

Silosi i silosna oprema

Izrada čeličnih silosa koje Utva Silosi nudi tržištu je apsolutno konkurentna prema svim do sada primenjivanim sistemima gradnje. Ovaj tip silosa se proizvodi po licenci firme „LIPP” i ima niz prednosti.

Silosi se grade na licu mesta od čelične trake.
Prečnici ćelija su od 2,6 do 20 metara.
Primena ćelija je univerzalna za žitarice, tečna goriva i druge hemijske proizvode u tečnom, zrnastom ili brašnastom stanju.
Spajanje se vrši specijalnim postupkom dvostrukog pertlovanja uz potpuno zaptivanje spoja.
Za agresivne sredine silos se radi iz dve trake od kojih je spolja noseći element, a unutrašnjost je otporna na agresivni sadržaj silosa.

Silosi i silosna oprema Transportna oprema

[03] Tehnologija

Kako nastaje LIPP silos

Traka se odmotava, profiliše, savija na željeni prečnik i spaja dvostrukim pertlovanjem. Ćelija se kontinuirano okreće i penje do željene visine — pet etapa montaže.

Etapa I

Montažni krug i mašine postavljeni su na betonsku ploču, a rolna materijala je postavljena na čekrk-odvijalnik.
Etapa II

Traka se ubacuje u mašinu, odmotava se i prolazi između valjaka mašine za profilisanje koji je profilišu u željeni profil, a istovremeno se savija na željeni prečnik silosa.
Etapa III

Traka potom prolazi između valjaka mašine za falcovanje koja jedinačne falceve zajedno spaja specijalnim postupkom dvostrukog pertlovanja.
Etapa IV

Ćelija se kontinuirano okreće i penje do željene visine.
Etapa V

Gotova ćelija se postavlja obrtanjem u suprotnom smeru mašine ako je montaža na betonskom prstenu ili se dizalicom podiže na noseću konstrukciju sa prstenom i levkom.

Montažni krug i mašina na betonskoj ploči

Odmotavanje trake i profilisanje između valjaka

Pogledajte celu tehnologiju

[04] Program

Proizvodni program

Svaka kartica nosi ključni parametar — prečnik, debljinu ili standard — da biste za nekoliko sekundi znali da li smo u vašoj klasi.

[00]

Silosi i silosna oprema

LIPP licenca · dvostruko pertlovanje

Ø 2,6 – 20 m

Detaljno

Elevator i transporter silosnog kompleksa

[01]

Transportna oprema

Punjenje i izuzimanje

30 / 60 / 100 t/h

Detaljno

[02]

Čelične konstrukcije

Hale, skladišta, rezervoari

do 56,70 × 25,85 m

Detaljno

[03]

Čelične šavne cevi

EN 10219-2

Ø 16 – 159 mm

Detaljno

[04]

Hladno oblikovani profili

DIN 59413

1,0 – 6,0 mm

Detaljno

[05]

TV i HV čelični limovi

EN 10025-2 · EN 10130

0,4 – 12 mm

Detaljno

[06]

Čelične trake sa oborenim ivicama

EN 10025 · EN 10111

dužina do 3000 mm

Detaljno

FOTOGRAFIJA U PRIPREMI

[07]

Zaštitne ograde za puteve

JUS U.S4.108 · CE znak

prevlaka 40 – 50 μm

Detaljno

[08]

Pocinkovana traka za uzemljenje

JUS C.K5.030 · EN 1461

20 × 3 – 40 × 4 mm

Detaljno

[09]

Profili za građevinsku bravariju

ZP1021 – ZP1204

8 tipova profila

Detaljno

[05] Pogon

Gde se to pravi

Kompleks od 21 hektara u Kovinu, od čega je oko 3 hektara pod proizvodnim pogonima. Četiri linije za preradu čelika rade u istoj hali u kojoj nastaju i silosi.

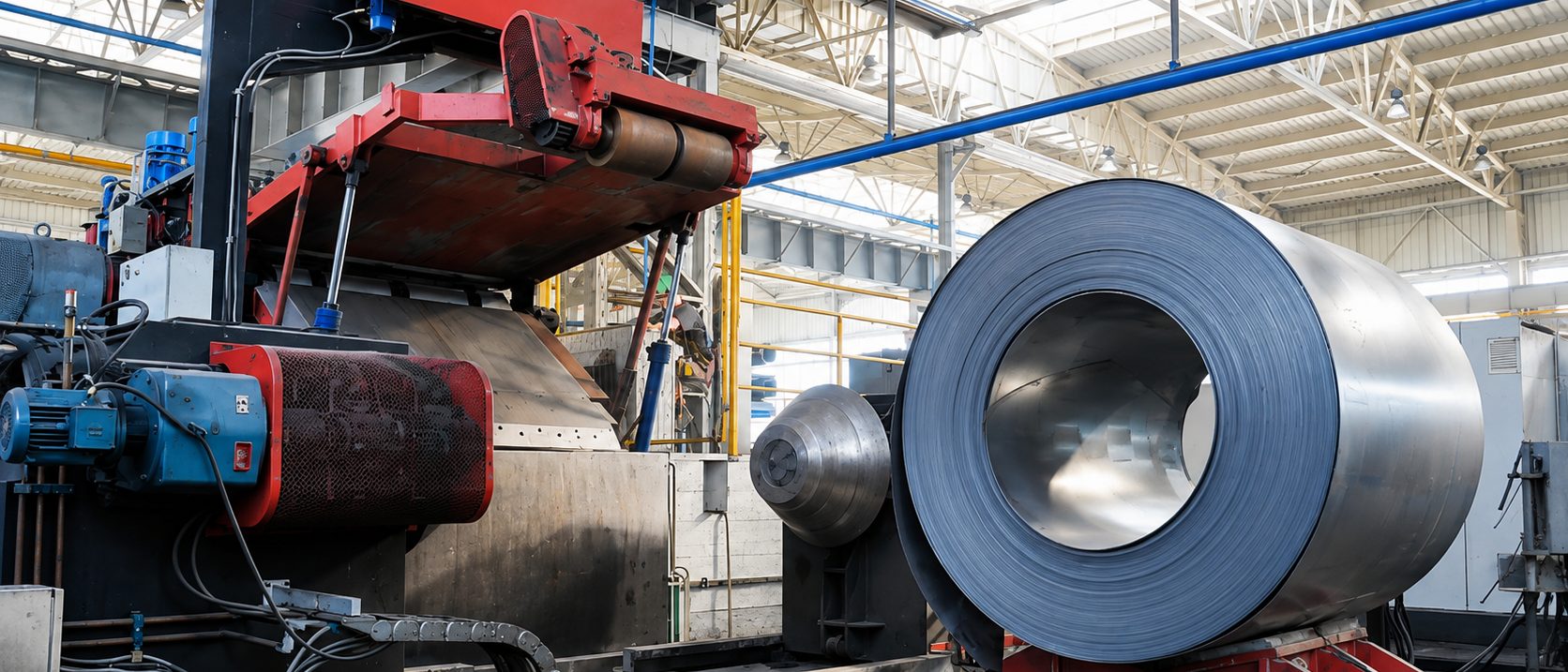

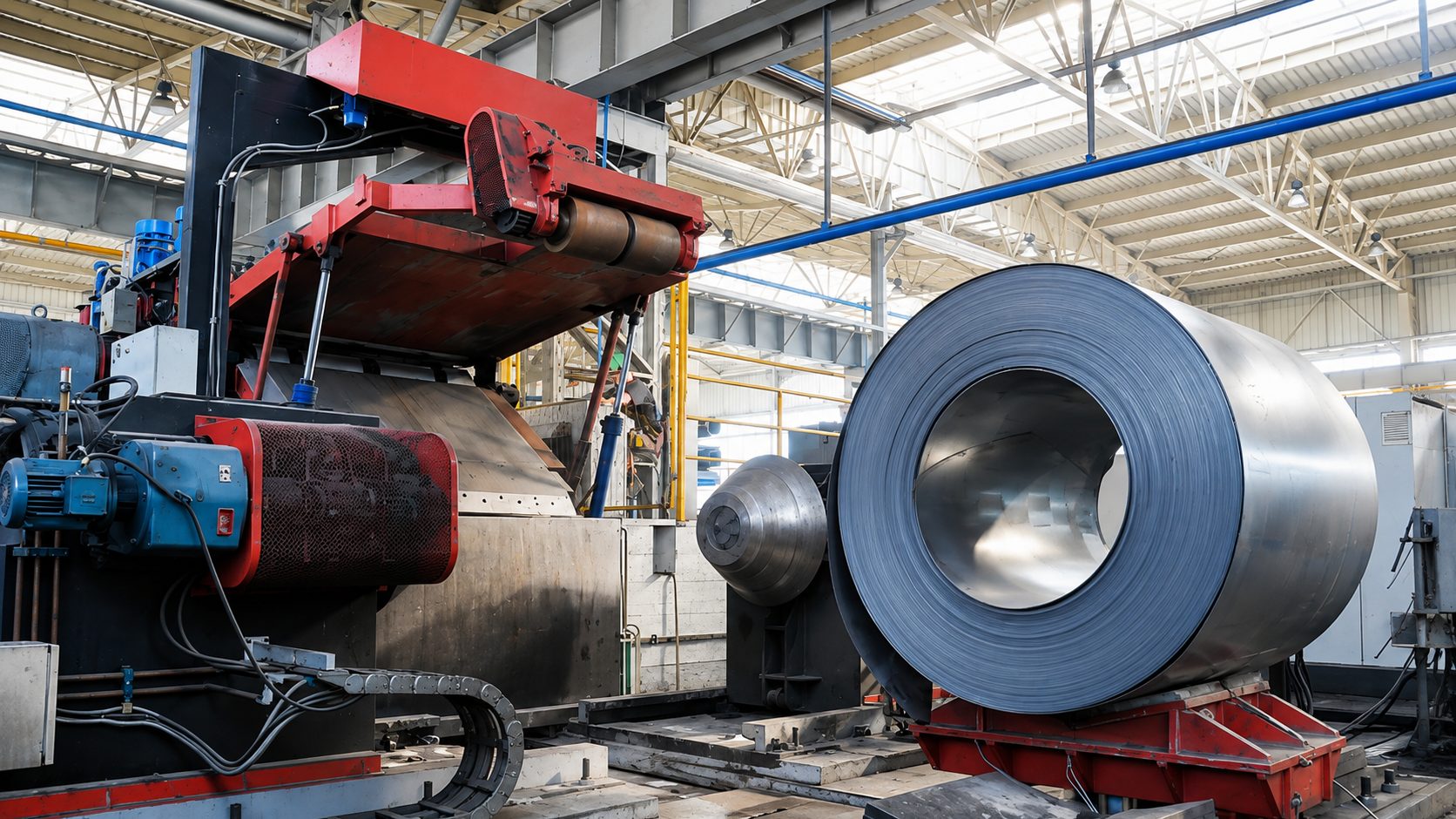

Ulaz koluta lima u liniju za obradu, proizvodna hala UTVA Silosi — Proizvodna hala · 30 × 33 m

Linija za uzdužno rezanje lima sa razrezanim kolutovima trake na trnu — Kompleks · 21 ha

Kolut lima na odmotaču, čelična krovna konstrukcija hale u pozadini — Linija SL 1550/8

Odmotač sa kolutovima čelične trake nakon uzdužnog rezanja — Linija CL 2050/12

[05] Reference

Izgrađeno i u pogonu

Trideset četiri objekta, oko 204 silo ćelije, tri zemlje. Najveći pojedinačni kompleks je RATAR u Pančevu — 38 ćelija Ø8,0 × 20 m.

RATAR, Pančevo · 38 × Ø8,0 × 20 m
Pančevo

Ratar
Silo ćelije za žitarice

38 × Ø8,0 × 20 m
10. OKTOBAR, Velika Plana · 24 × Ø8,0 × 20 m
Velika Plana

10. oktobar
Silo ćelije za žitarice

24 × Ø8,0 × 20 m
ZLATICA, Opovo · 24 × Ø8,0 × 20 m
Opovo

Zlatica
Silo ćelije za žitarice

24 × Ø8,0 × 20 m
NAVIP, Natalinci · 12 × Ø8,0 × 20 m
Natalinci

Navip
Silo ćelije za žitarice

12 × Ø8,0 × 20 m
SAPONIA, Osijek · 10 × Ø3,5 × 10 m
Osijek · Hrvatska

Saponia
Čelične ćelije za praškaste materijale

10 × Ø3,5 × 10 m
JUGOPLASTIKA, Split · 7 × Ø3,0 × 2,6 m
Split · Hrvatska

Jugoplastika
Aluminijumske silo ćelije

7 × Ø3,0 × 2,6 m
DOKI, Zagreb · 4 × Ø5,0 × 15 m
Zagreb · Hrvatska

Doki
Aluminijumske silo ćelije

4 × Ø5,0 × 15 m
ALKALOID, Skoplje · 3 × Ø4,0 × 7,0 m
Skoplje · S. Makedonija

Alkaloid
Čelične ćelije za praškaste materijale

3 × Ø4,0 × 7,0 m

Sve reference — 34 objekta

[06] Alat

Koliko kapaciteta vam treba?

Unesite površinu i kulturu — dobijate potrebne tone, broj ćelija i preporučeni kapacitet transporta. Bez poziva, bez čekanja na ponudu.

Otvori pun kalkulator

[07] Sertifikati

Devet sertifikata, svi od INTERCERT-a

ISO 9001:2015 ISO 14001:2015 ISO 45001:2018 ISO 50001:2018 CE znak za čelične konstrukcije DIN EN ISO 3834-2 CE znak JO/2 CE znak JDO/2 CE znak DVOL/2
